¿Cómo visualizar datos con ggplot2?

R tiene por defecto el paquete graphics, también conocido como base plot system, que provee la función genérica plot() para hacer gráficos simples, y otras funciones para gráficos específicos (hist(), barplot(), boxplot(), etc).

Usa un enfoque de papel y lapiz por capas donde el gráfico final es una sumatoria de capas que se agregan una a la vez sin posibilidad de modificarse luego. Generalmente es OK para gráficos simples o exploratorios. Para gráficos más complejos (con subgrupos o multipanel) requiere programar más. Una desventaja es la sintaxis poco consistente.

El paquete ggplot2, desarrollado por Hadley Wickham, está basado en la filosofía Gramática de gráficos ( grammar of graphics , por eso gg). Combina los dos enfoques: por capas y función.

Uno provee los datos, indica que variables asignar a las estéticas (ejes, escalas, colores, símbolos) y las geometrías o formas que se quieren graficar y ggplot2 se encarga del resto. Se puede ir agregando capas. Es muy potente para la exploración y visualización de datos en formato de tabla con filas (observaciones) y columnas (variables).

¿Cómo conseguir ggplot2?

Para instalarlo por primera vez en la computadora tenemos las siguientes alternativas:

# Sólamente el paquete ggplot2
install.packages("ggplot2")

# O junto con la familia tidyverse
install.packages("tidyverse")

Lo anterior se debe realizar por única vez si el paquete no está previamente instalado en la máquina. Para usar las funciones en una sesion de trabajo hay que cargarlo con library():

# Solo
library("ggplot2")

# O junto con la familia tidyverse
library("tidyverse")

library("ggplot2")

R va a avisarnos en la consola que esta enmascarando (reemplazando) algunas funciones que ya estaban en el entorno, o bien el paquete nos devuelve algun mensaje. A menos que diga Error ..., eso está bien.

Componentes del gráfico en ggplot2

ggplot2 implementa una variante por capas de este paradigma gramática de gráficos de Leland Wilkinson (gg es por grammar of graphics). Como resultado, se crean una serie de capas que permiten describir y construir visualizaciones de manera estructurada en cuanto a representación de los elementos pero a su vez flexible para generar combinaciones nuevas.

Un gráfico se define por la combinación de capas (layers), escalas (scales), coordenadas (coords) y facetas (facets). Adicionalmente a estos componentes se pueden aplicar temas (themes) que permiten controlar los detalles del diseño de la visualización.

Layers

Los layer se construyen con las funciones geom_* y stat_* que veremos más adelante. Constan de 5 elementos:

Generalmente, sobre todo para gráficos simples, data y mapping se definen una vez para todo el gráfico dentro de la función ggplot(). En otras situaciones se hace a nivel de cada layer.

Scales

Asignan los valores del espacio de datos a valores en el espacio de los elementos estéticos (aesthetics o aes). Por ejemplo, el uso de un color, forma o tamaño de en un geom puede ser controlado por un atributo de los datos. Las escalas también definen las leyenda y los ejes.

Coordenadas

Sistema de coordendas (coord) que define que variables definiran el espacio del gráfico y como se representarán, e.g. coordanedas cartesianas, polares, etc.

Paneles (facets)

Es un elemento que permite especificar una o más variables para dividir el gráfico en paneles y así mostrar subgrupos de datos. Esto permite ver visualizar relaciones condicionales entre variables, e.g. y ~ x | z, es decir, que pasa con la variable x e y cuando cambia z.

Temas

Adicionalmente a estos componentes se pueden aplicar temas (themes) que permiten controlar los detalles del desieño de la visualización, tipografía, posición de algunos objetos, paleta de colores, etc. Los valores predeterminados de ggplot2 son un buen punto de partida pero exiten opciones predefinidas que pueden modificarse para generar un tema particular. Otra fuente para consultar es el trabajo de Tufte

Primer gráfico paso a paso

Veamos con un ejemplo como se combinan los componentes anteriormente vistos para realizar un gráfico simple. Para esto vamos a usar el set de datos pesada_novillos.xlsx

novillos <- readxl::read_excel("data/pesada_novillos.xlsx")

Nuestro primer gráfico tendrá como objetivo mostrar la relación que existe entre Peso_anterior y Peso (actual), y potencialmente ver si ésta es similar entre procedencias. Veamos paso por paso como se construye el gráfico.

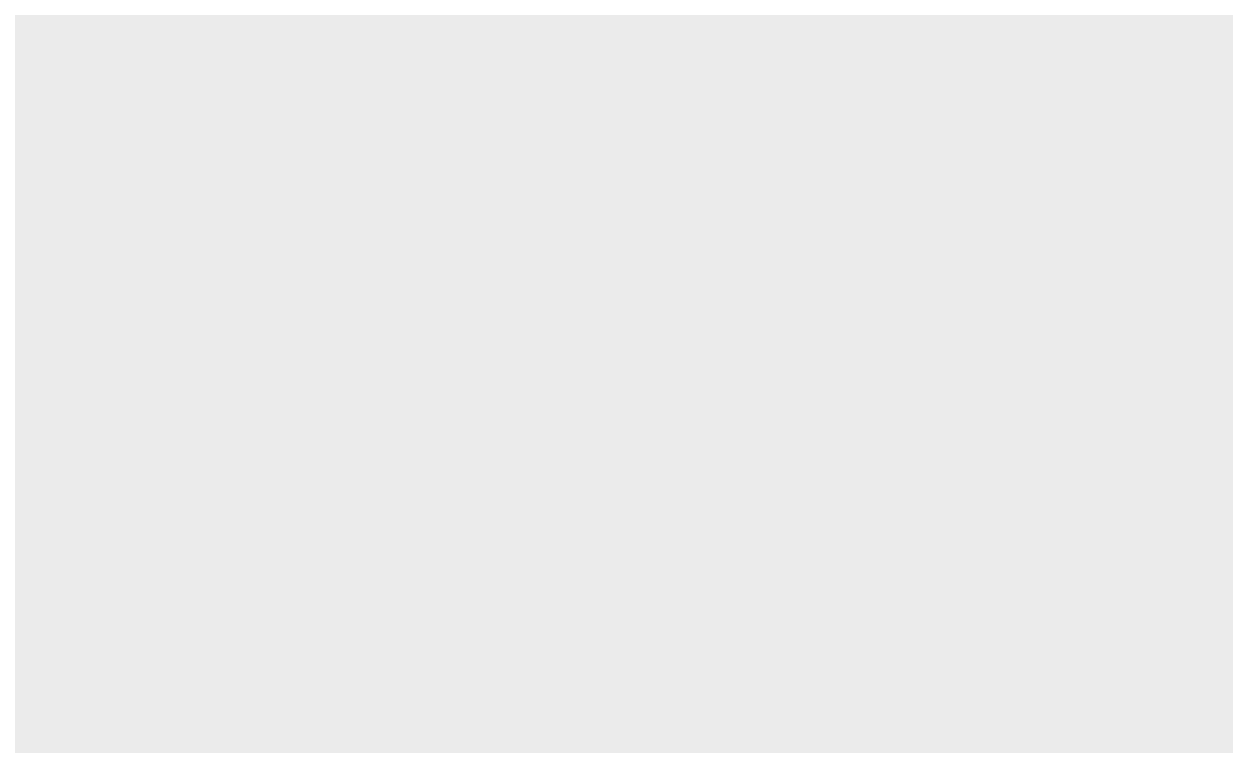

Primero definimos el set de datos que usaremos:

ggplot(data = novillos)

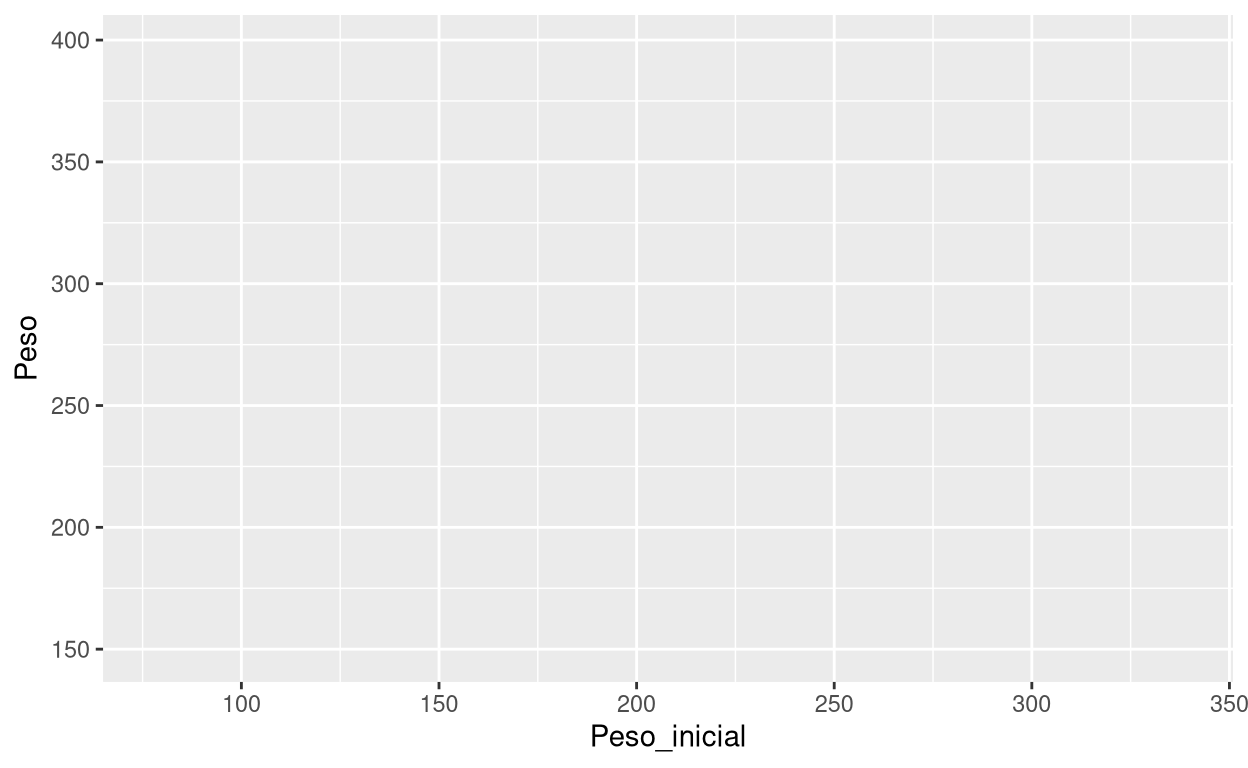

Como vemos esto no produjo nada ya que no indicamos cuales son las variables que queremos graficar y cómo graficarlas. Nuestro layer solo tiene la información de data. Agreguemos ahora la información de mappping usando aes(). Usando el operador + podemos concatenarlo al comando anterior.

ggplot(data = novillos) +
  aes(x = Peso_inicial, y = Peso)

Aquí vemos que, si bien no hemos graficado nada, la información suministrada permite a ggplot identificar los ejes, definir el espacio de coordanadas (cartesianas por defecto) y proponer unos límites en función del rango de valores. Agreguemos ahora la geometría: en este caso tiene sentido usar geom_point() ya que queremos mostrar un punto por observación

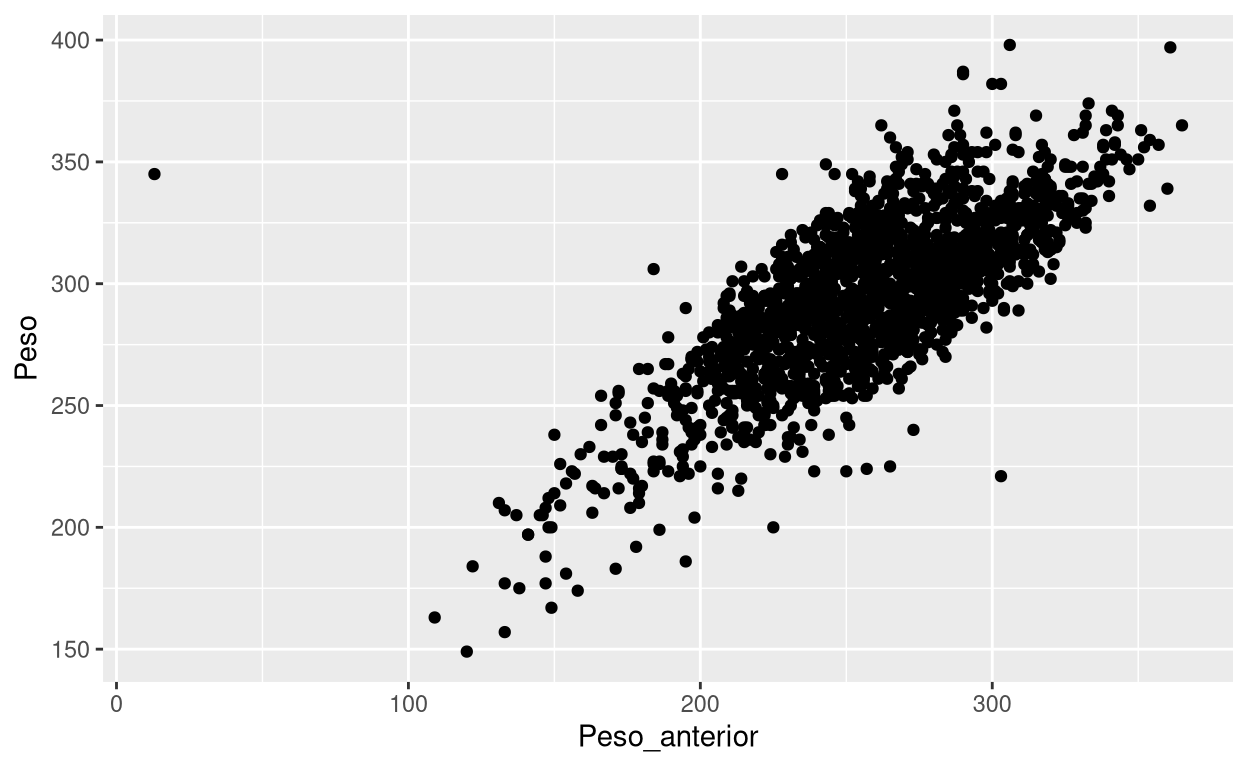

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso) +
  geom_point()

Como vemos ahora el gráfico va tomando forma. Este tipo de gráficos se llama gráfico de dispersión y muestra la relación entre ambas variables. Por defecto no se aplica ninguna transformación estadística lo que equivale a (stat = "identity").

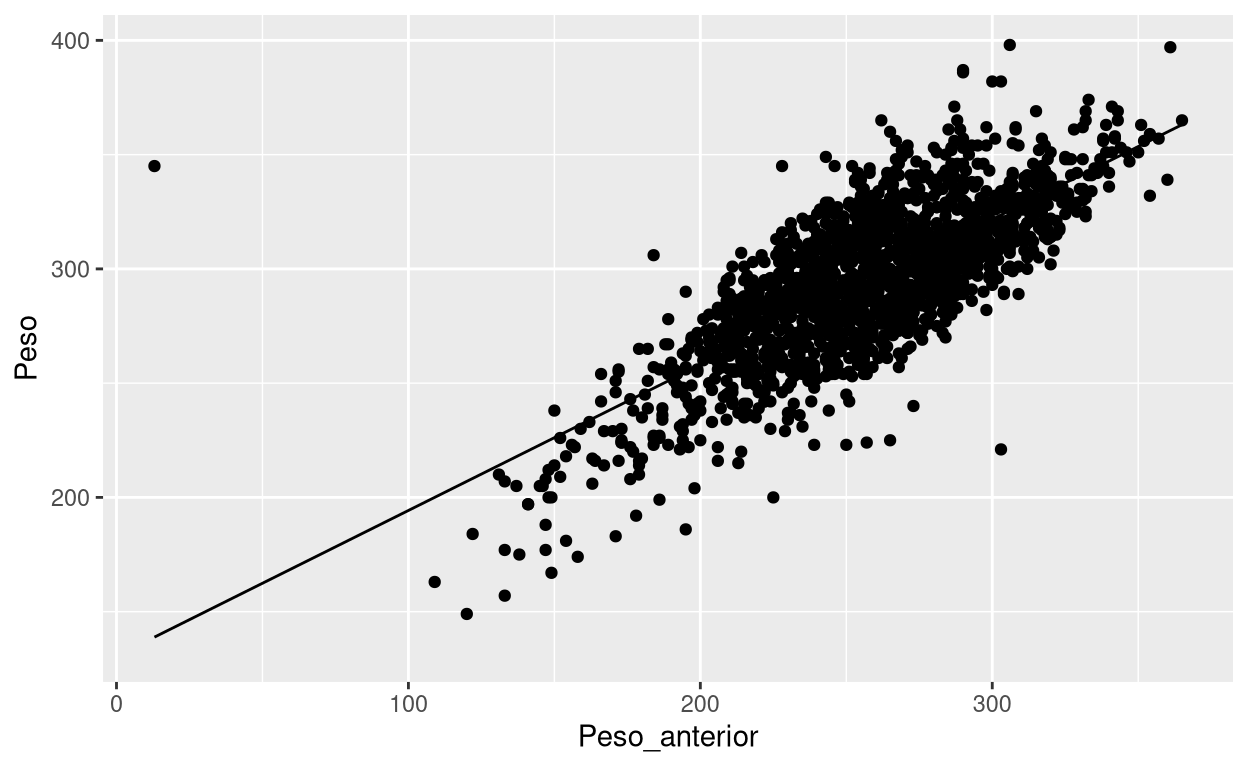

A este gráfico vamos a agregarle alguna función que permita resumir la relación entre ambas variables, por ejemplo un modelo de regresión. La mejor forma de representarlo sería una línea. Para eso vamos a agregar otro layer con geom_line() donde indicaremos una transformación de los datos stat = smooth.

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm')

Hay una relación positiva para todo el set de datos pero puede enmascarar algun patrón por Procedencia. Esta información la podemos agregar con otros atributos estéticos como por ejemplo color:

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso, color = Procedencia) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm')

De este gráfico surge que la relación en todos los casos es positiva pero varia un poco según procedencia.

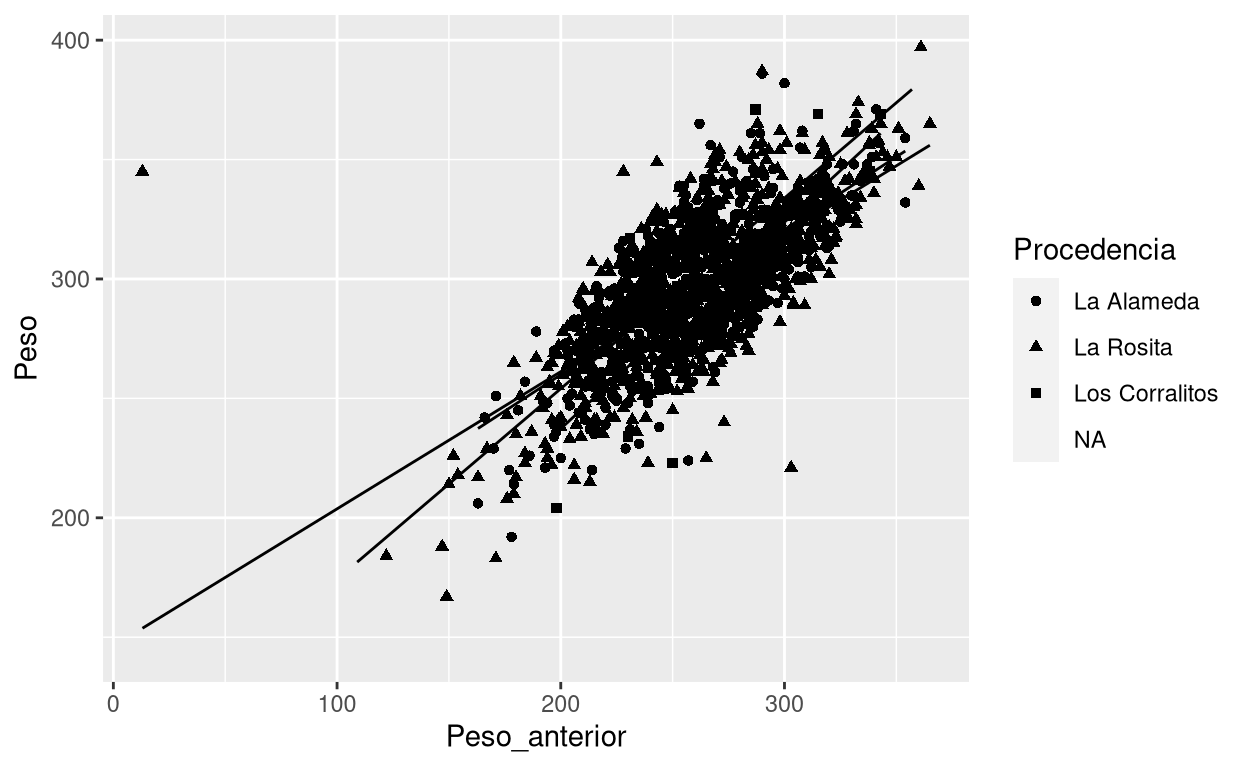

Dependiendo el tipo de geom tenemos distintos atributos estéticos para explorar: color y alpha (transparencia) para todos, shape y size para puntos, linewidth y linetype para lineas, y fill para barras, etc. Que tipo de atributo estético depende también de la naturaleza de la variable: continua o discreta. Veamos como queda mapear los valores de Procedencia al atributo shape (forma):

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso, shape = Procedencia) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm')

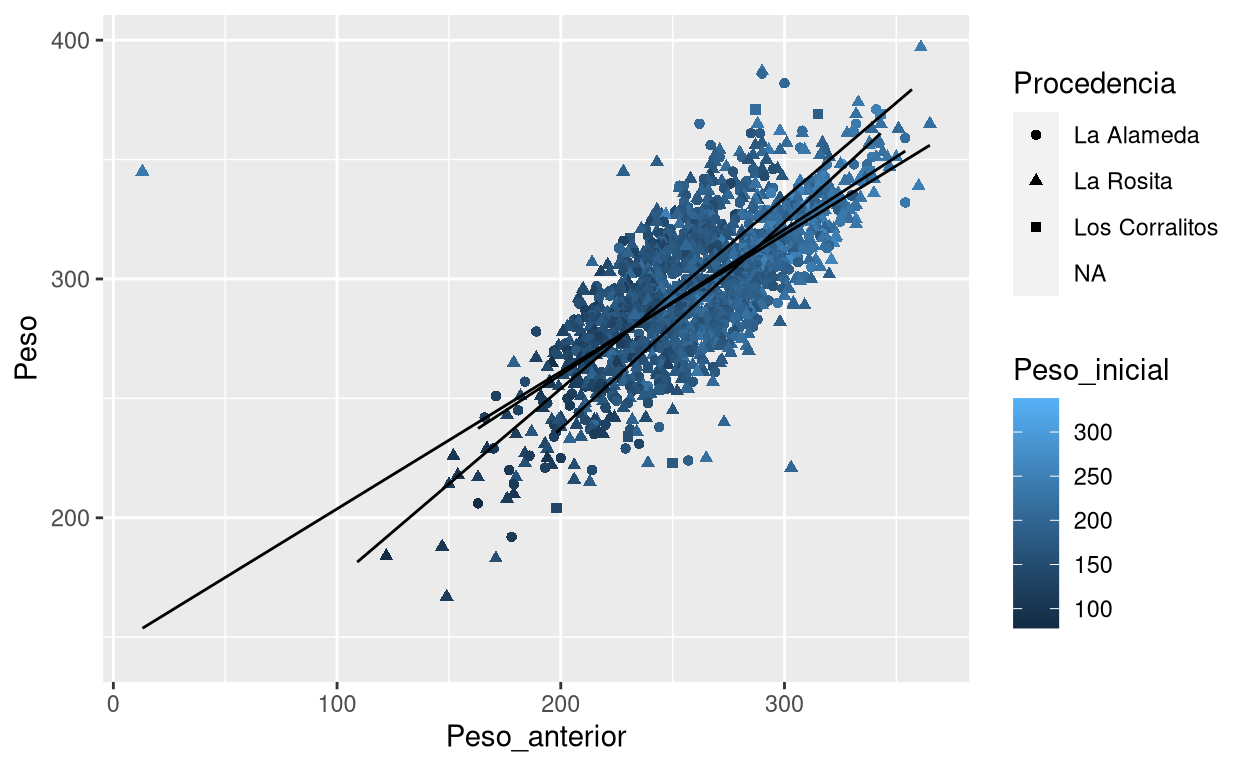

Las estéticas se pueden combinar para mostrar mas relaciones entre variables. Por ejemplo, además de shape = Procedencia podríamos agregar la información de los pesos iniciales como color:

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso, shape = Procedencia,
      color = Peso_inicial) +
  geom_point() +
  geom_line(aes(group = Procedencia), stat = "smooth", method = "lm")

Claramente esto es una exageración pero muestra la potencialiadad de ggplot2. Siempre tener en cuenta balance entre simplicidad del gráfico y la cantidad de información que queremos comunicar.

Finalmente vamos a ver como mejorar los nombres de los ejes, leyendas y agregar un título. Esto lo hacemos con labs(). Tambien agregamos algun tema predefinido ocomo theme_bw().

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso, color = Procedencia) +
  geom_point() +
  geom_line(stat = "smooth", method = "lm") +
  labs(x = "Peso anterior (kg)", y = "Peso actual (kg)",
       color = "Procedencia", title = "Relación peso anterior y actual") +
  theme_bw()

Gráficos condicionales o por paneles: facets

A veces es util mostrar los subgrupos en gráficos individuales o paneles. Esto se hace facilmente usando una o más variables condicionales con facets. Este tipo de gráficos también se denomian graficos condicionales ya que muestran la relacion de al menos dos variables de interés a través de los niveles de una tercera variable: y ~ x | z.

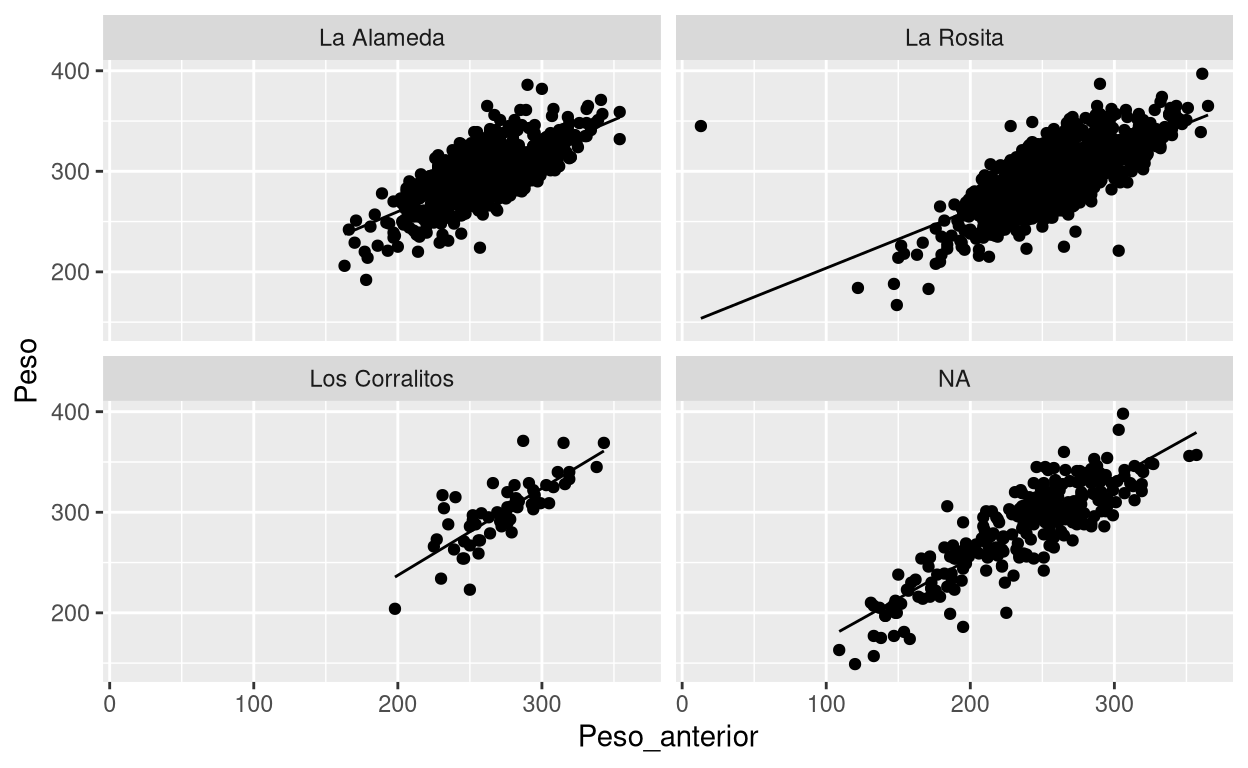

Por ejemplo, en el primer gráfico vimos como mostrar la relación entre los pesos y las procedencias como color. Eventualmente, ese gráfico podria dividirse en 4 paneles (uno por procedencia) y mostrar en cada uno el subconjunto de puntos.

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm') +
  facet_wrap(~ Procedencia)

Hay dos tipos de facetado: facet_wrap() y facet_grid(). El primero permite agregar una o mas variables condicionales pero cada subpanel se muestra secuencialmente. Funciona bien cuando tenemos una sola variable para dividir los subplots o pocos niveles en la combinación. La forma de indicar la variable es ~ variable.

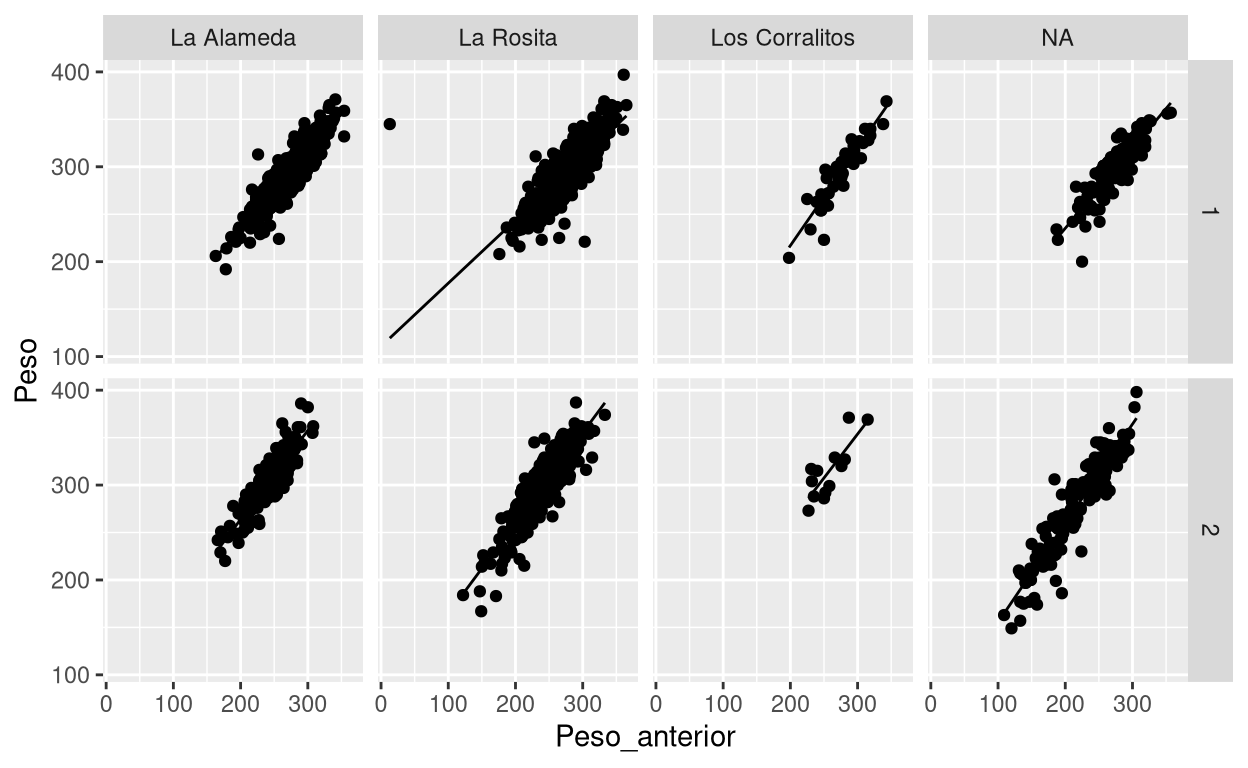

En cambio, facet_grid() permite organizar los subplots en filas y columnas. Las varialbes se indican en este orden fila ~ columna. Para este ejemplo vamos a usar la variable Tropa:

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm') +
  facet_grid(Tropa ~ Procedencia)

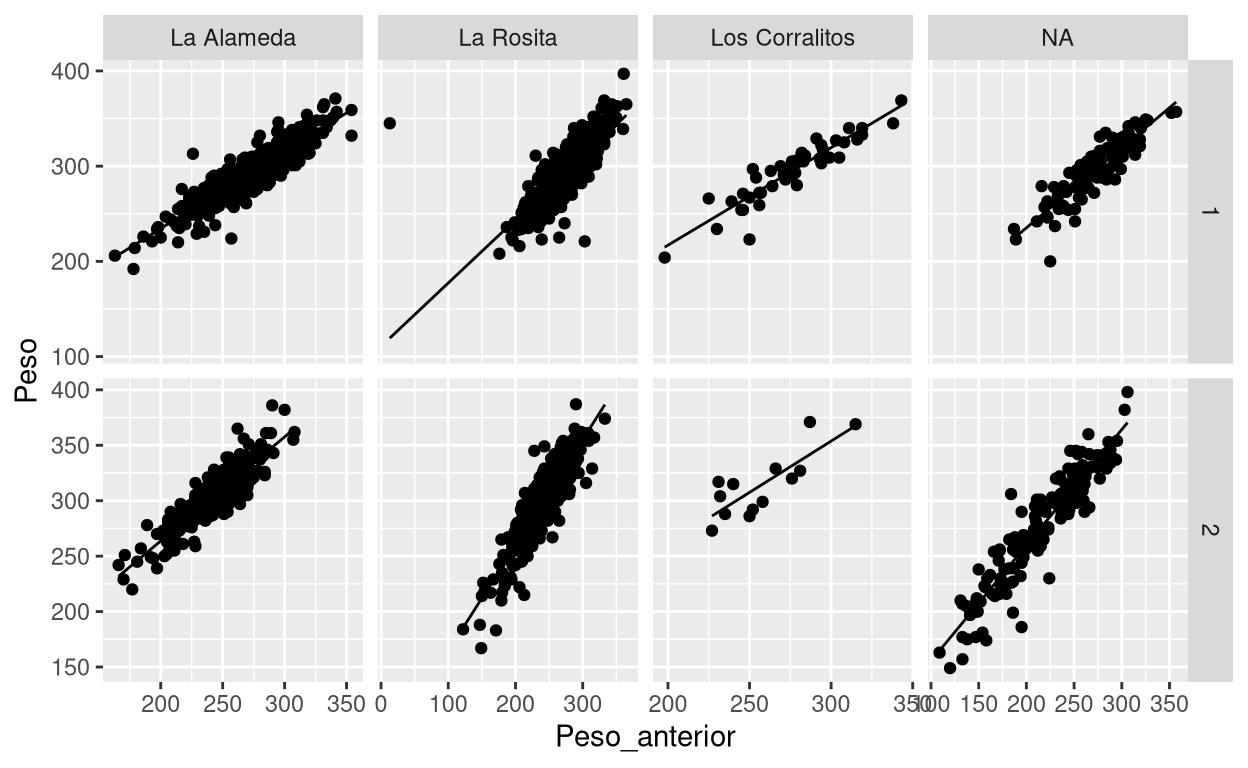

Por defecto los subplots o facets tienen escalas iguales en ambos ejes para comparar. A veces conviene dejar una o las dos escalas variar libremente, esto se hace con el argumento scales y las palabras clave 'free_y', 'free_x' o 'free' (ambas a la vez).

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm') +
  facet_grid(Tropa ~ Procedencia, scales = "free")

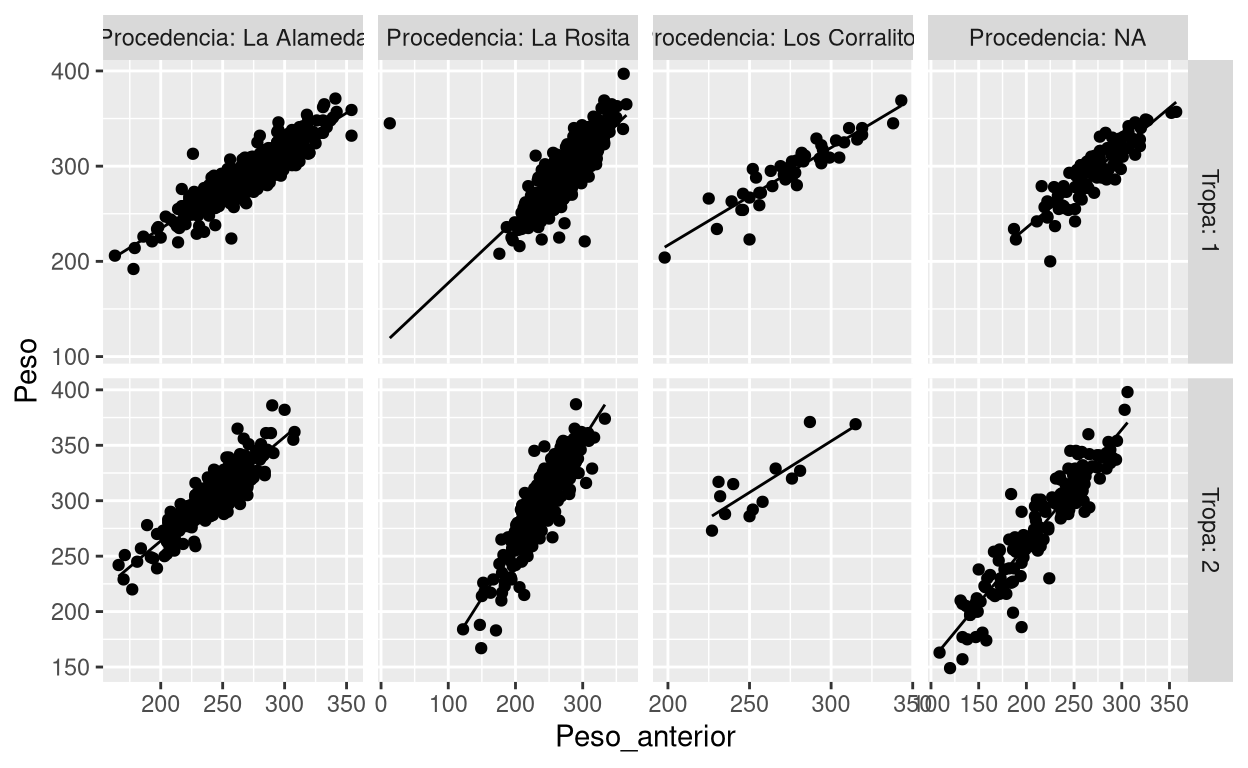

Otra aspecto importante en la visualización usando facets es el texto que identifica cada panales. Esto depende de como estan configurados los datos y se controla con el argument labeller. Por defecto se toma el valor del factor que se usa para definir los grupos. En algunos casos conviene incluir el nombres de la variable.

ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm') +
  facet_grid(Tropa ~ Procedencia, scales = "free", labeller = label_both)

Temas

Los temas en ggplot hacen referencia al control fino de la posición, el aspecto, y las formas de los distintos componentes del gráfico. El listado de componentes que se pueden modificar en un tema se incluyen en ?theme(). Como vemos la lista es larga ya que cada aspecto del gráfico puede controlarse permitiendo crear nuestros propios temas.

ggplot2 algunos temas predefinidos. Por defecto los gráficos utilizan un tema llamado theme_gray() que tiene una seleccion de parámetros elegante y que sirve para la mayoría de los casos. Existen otros temas específicos que puden ser un punto de partida para hacer modificaciones extra.

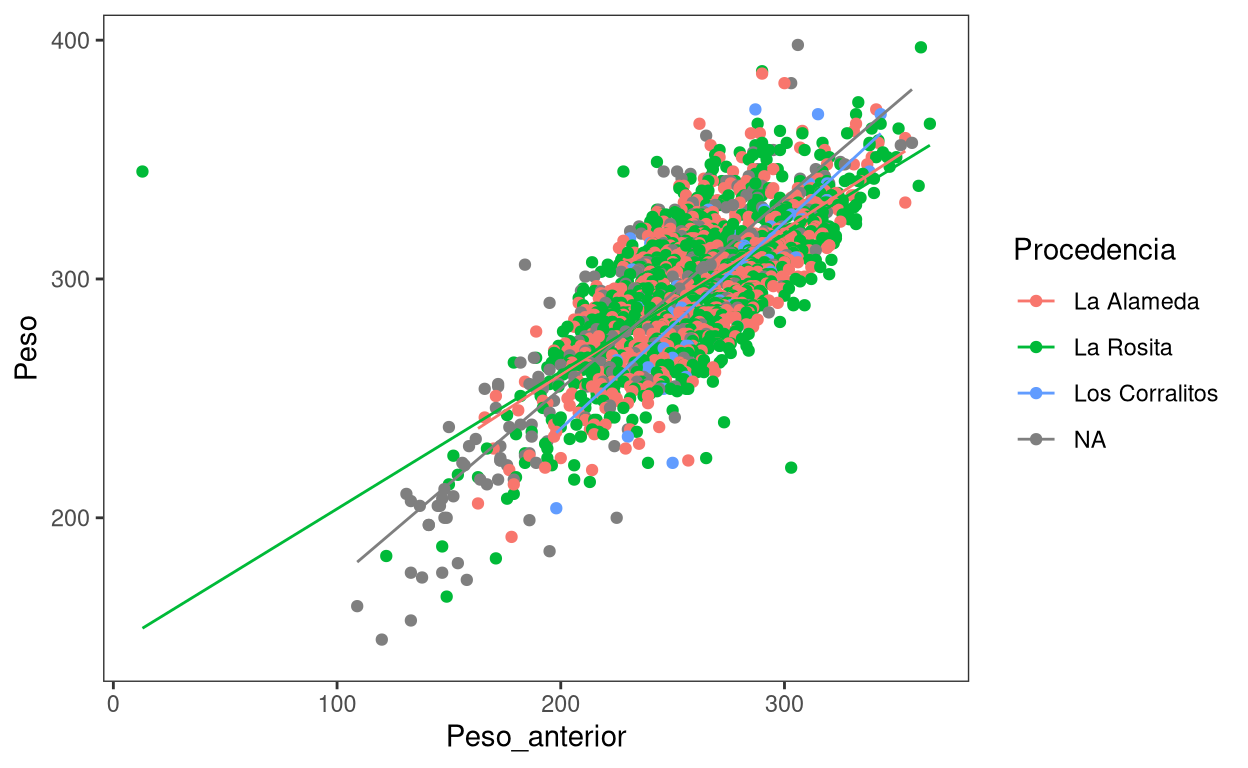

Por ejemplo, el tema them_bw() remueve el fondo gris pero si queremos quitar la grilla podemos hacer:

# Modificar el tema
mi_tema <- theme_bw() + theme(panel.grid = element_blank())

# Aplicar nuestro nuevo tema.
ggplot(data = novillos) +
  aes(x = Peso_anterior, y = Peso, color = Procedencia) +
  geom_point() +
  geom_line(stat = 'smooth', method = 'lm') +
  mi_tema

Material preparado por Cátedra de Estadística FCA-UNL
